基于ARM處理器的數控雕銑機控制系統設計
數控雕銑機是一種能夠裝載數控雕銑程序自動控制雕銑機運動的加工系統，它通常由雕銑機控制計算系統、數控裝置、主軸控制系統和進給控制系統組成。雕銑程序計算系統由計算機和雕刻軟件組成，如下圖所示，數控雕銑機系統是一種典型的數控系統，在系統中，PC機上已經開發出了相應的軟件，可以把需要雕刻的文字、圖像進行數字化，系統控制程序根據這些數據，產生一系列連續的數控指令,用來控制主軸轉速、進給速度、換刀、運動暫停等。雕刻軟件根據設計圖樣和刀具自動算出刀具的運動位置，即刀位點，并將它們寫入雕銑程序。數控系統從雕銑程序中讀取刀位點之后自動計算各個坐標軸的運動分量，連續發送脈沖給電機,以控制各個軸的運動，最終完成圖像等的雕銑。

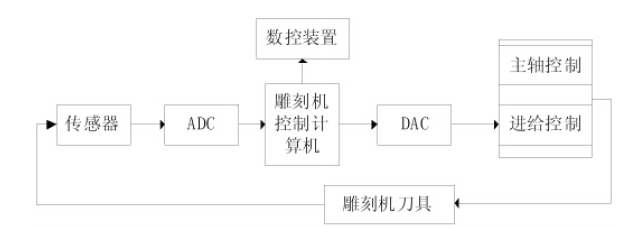

圖 數控雕銑機系統框圖
