由于滾珠絲杠副的逆?zhèn)鲃?dòng)效率很高，逆向傳動不能自鎖，因此當它處于垂直安置時必須另外設有制動裝置，以防止伺服電機在停止轉動時，運動部件由于自重而產生的逆?zhèn)鲃?dòng)，也可以防止因偶然因素造成的事故。

　　圖1為數控雕銑機床Z方向利用單向逆止軸承防止進給絲杠逆?zhèn)鲃?dòng)的制動裝置的示意圖。Z向伺服電機經彈性聯軸器帶動Z軸絲杠，實現Z向工作臺的升降。防止工作臺及其主軸組件由于自重而產生逆?zhèn)鲃?dòng)的關鍵部件是單向逆止軸承和摩擦阻尼裝置(由聯結套、摩擦環、碟簧、調整螺母等組成)。單向逆止軸承僅允許一方向旋轉，而另一方向止動。單向逆止軸承的內環與絲杠上端固定聯結，其外環通過鍵與聯結套裝配在一起。當工作臺上升時，單向逆止軸承像普通軸承一樣，無逆止作用，伺服電機帶動滾珠絲杠轉動并用螺母帶動工作臺向上運動。當伺服電機停止轉動時(電機帶制動)，工作臺由于自重而要下滑，螺母有推動絲杠轉動的逆?zhèn)鲃?dòng)，這時，單向逆止軸承的內環和滾珠將帶動軸承外環反向轉動。因單向逆止軸承的外環通過鍵與摩擦阻尼裝置連在一起，外環被摩擦阻尼裝置產生的摩擦扭矩剎住，從而防止了逆?zhèn)鲃?dòng)。阻止逆?zhèn)鲃?dòng)的摩擦扭矩的大小可以通過螺母調整。這種結構的缺點是在工作臺垂直向下傳動時，必須克服這個額外加上的摩擦扭矩。

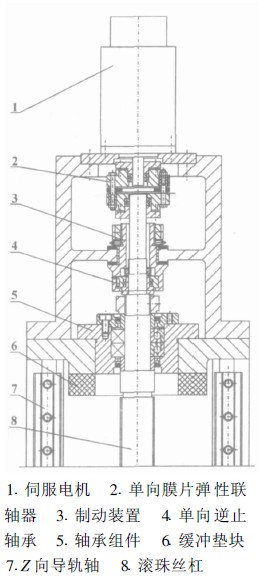

圖1   Z向滾珠絲杠支承、聯結結構和制動裝置

　　由一帆數控機械有限公司生產的外徑帶止動鍵槽的單向逆止軸承，結構簡單緊湊，能承受的負荷大，轉動靈活，經過在多臺數控雕銑機床上使用表明，其逆止可靠性及逆止精度均優于普通的超越離合器。
