三維數控雕銑機床滾珠絲杠的支承結構
一般的數控雕銑機床的絲杠多采用一端固定、一端鉸支的支承方式。這時，絲杠軸向拉壓剛度隨螺母距固定支承一端的距離的增大而下降。由于兩端固定支承的絲杠的軸向拉壓剛度為一端固定支承絲杠的軸向剛度的4倍，因此數控雕銑機床的進給絲杠多采用兩端固定支承。數控雕銑機床X、Y、Z三向絲杠均采用兩端固定支承。但兩端固定支承的絲杠應進行預拉伸安裝，其預拉伸量應進行計算，并在絲杠訂貨圖上注明。數控雕銑機床滾珠絲杠副的支承結構如圖1所示。

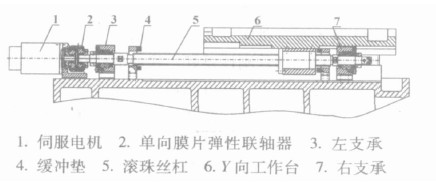

圖1 滾珠絲杠的支承結構
